氣液增壓缸電磁閥接法都差不多，在接之前大家首先要了解電磁閥（預壓用三位五通的，增壓用兩位五通的）的5個孔位，上排2個，下排3個。其中，上排的2個孔為A、B循環氣口，連接增壓缸4個氣口用的（控制預壓回位、增壓回位和預壓下降及增壓下降），下排3個左右兩邊的為接消聲器用的（減小排氣噪音），中間的那個為進氣口P點（從兩聯件上接個氣管連接）。

氣液增壓缸電磁閥接法如下（以采用JRA標準型氣液增壓缸的機臺為例）：

氣液增壓缸預壓回位A氣口接三位五通電磁閥的A口;預壓下降B氣口接三位五通電磁閥的B口;增壓回位C氣口接兩位五通電磁閥的A口;增壓下降D氣口接兩位五通電磁閥的B口，注意別接錯了，預壓的接預壓電磁閥，增壓的接增壓電磁閥，分別如下圖：

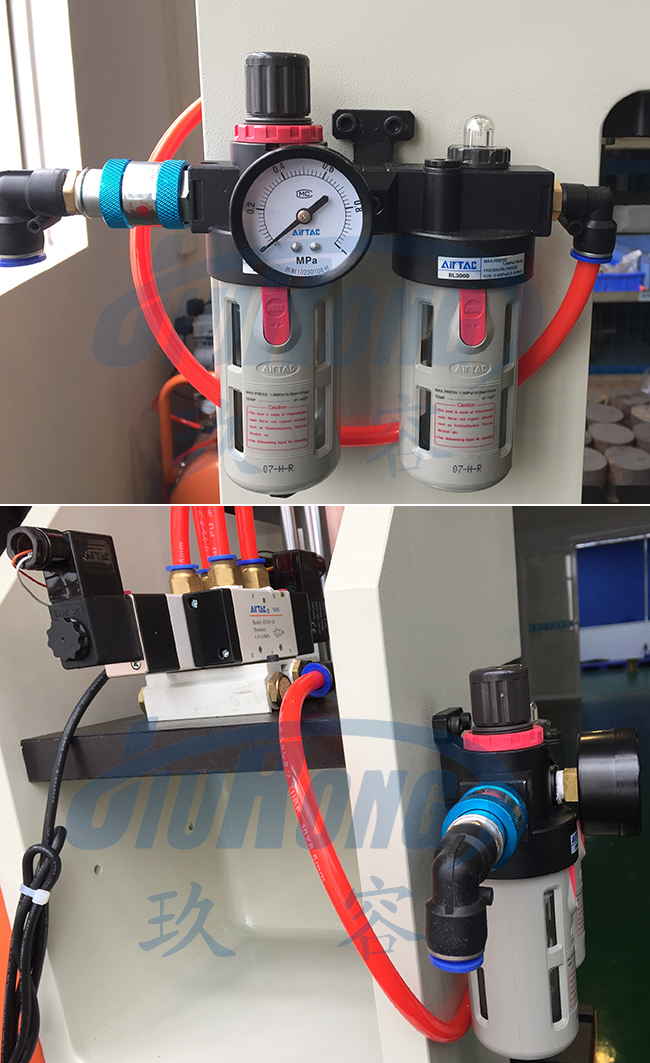

1、氣液增壓缸電磁閥氣源接法圖：

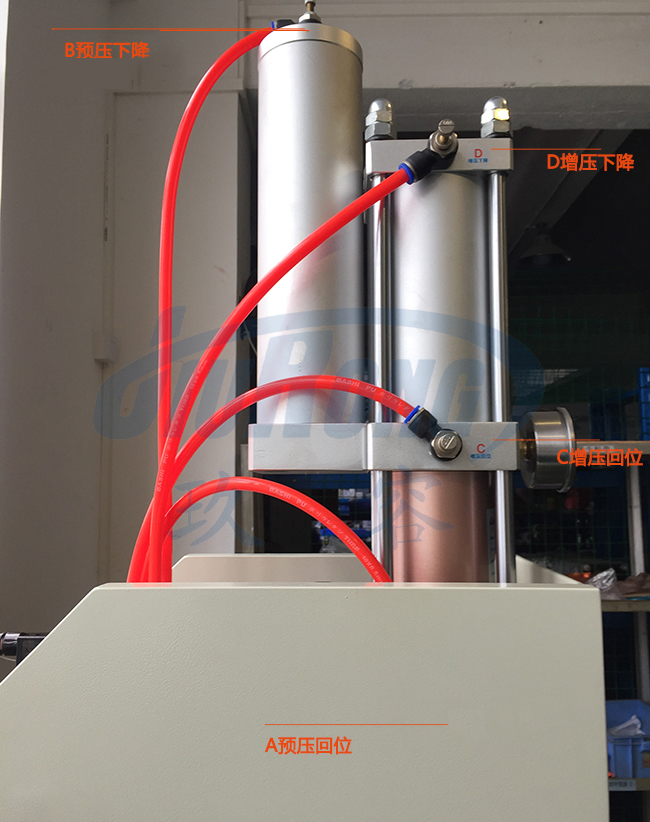

2、氣液增壓缸氣口說明：

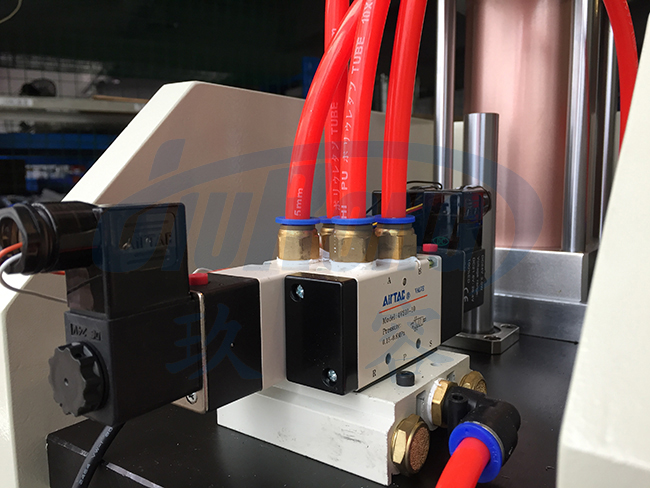

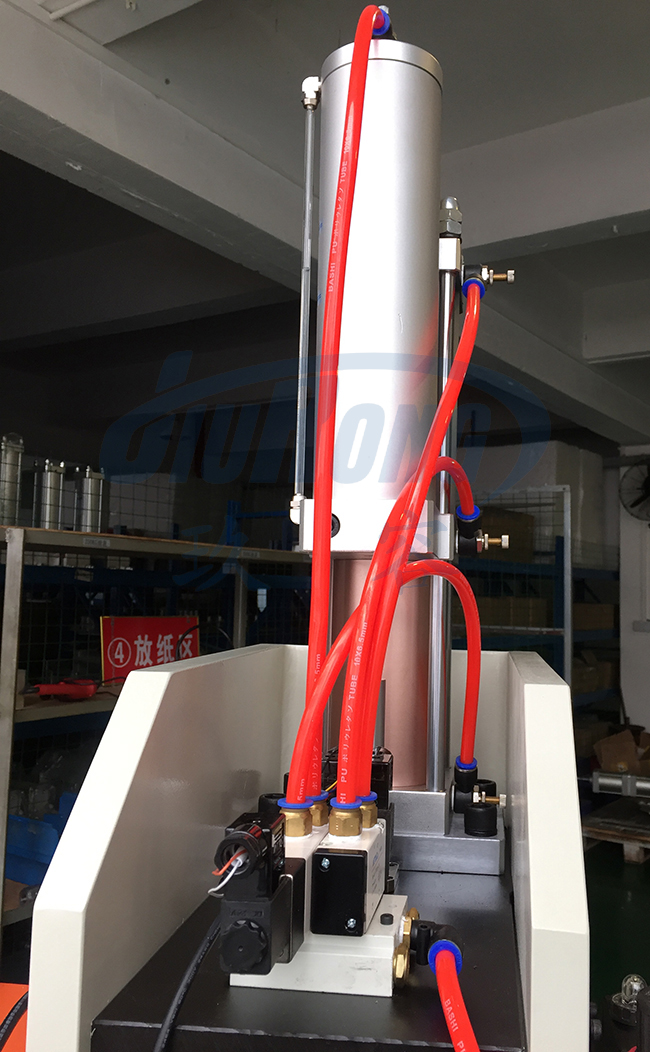

3、氣液增壓缸電磁閥接線情況：

溫馨提示：如果單單看這個不是很明白氣液增壓缸電磁閥怎么接，可參看昨天玖容小編跟大家分享過的“增壓缸氣管接法”文章參看相關內容，如有不懂可向廠家尋求幫助。
